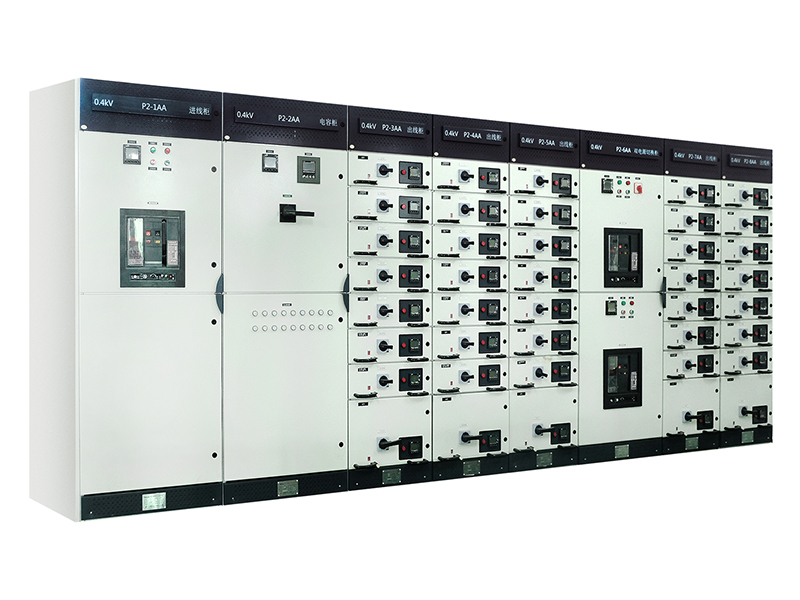

低壓抽出式開關柜

產品參數

品牌紫光電氣

名稱低壓抽出式開關柜

型號MNS、GCS、MDmax

適用范圍MNS型低壓抽出式成套開關設備是我司適應客戶工業發展的需求參考國內外低壓開關柜設計并加以改進開發的高級型低壓開關柜該產品符合國家標準GB7251.12,行業標準JB/T9661和國際標準IEC439-1的規定。

產品詳情

正常使用條件

1、周?chē)諝鉁囟炔怀^(guò)+40℃，而且在24小時內平均溫度不超過+35℃。周?chē)諝鉁囟鹊南孪逓?5℃

2、空氣清潔，在最高溫度為+40℃時，其相對濕度不超過50%。在較低溫度時，允許有較大的相對度。

3、海拔高度≤2000m

4、無爆炸性氣體，化學f腐蝕性氣體及能破壞絕緣的塵埃和劇烈震動的場所，安裝傾斜度不大于5度

5、本裝置適宜在以下溫度范圍內運輸和儲存：-25℃到+55℃，在短時間內（不超過24小時）可達到+70℃

6、當超出上述環境條件時，請于制造廠協商。

技術參數

序號	項目名稱		單位	參數
1	主電路額定絕緣電壓（AC）		V	690
2	主電路額定工作電壓（AC）		V	380
3	額定頻率		HZ	50，60
4	母線額定工作電流	水平母線	A	1600/2500/3150/4000
		垂直母線		1000
5	額定短時耐受電流（1s）水平母線垂直母線保護母線（PE）中性母線（N）		KA	50/80 50/80 30/48 30/48



6	額定峰值耐受電流水平母線垂直母線		KA	105/176 105


7	保護等級			IP30/IP40
